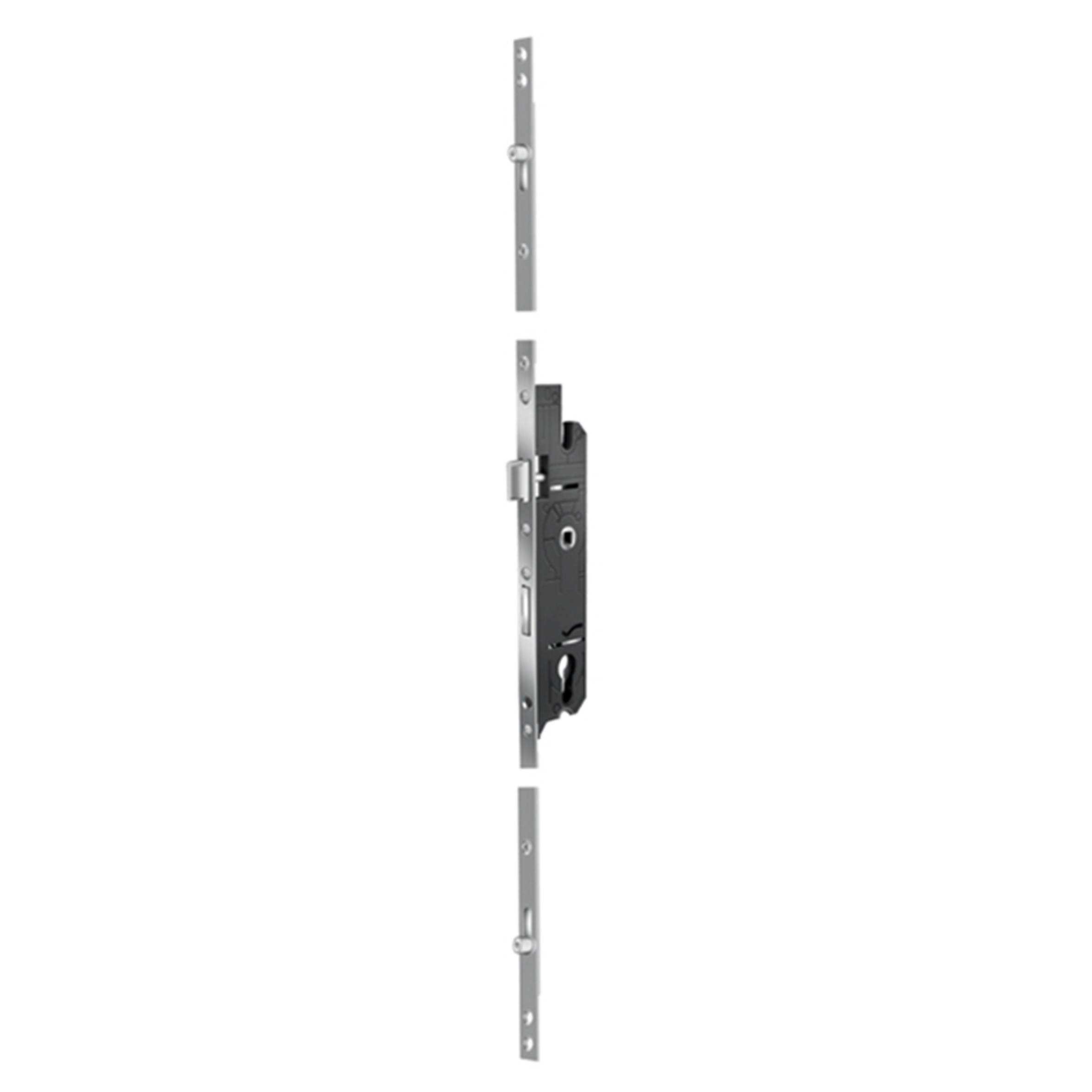

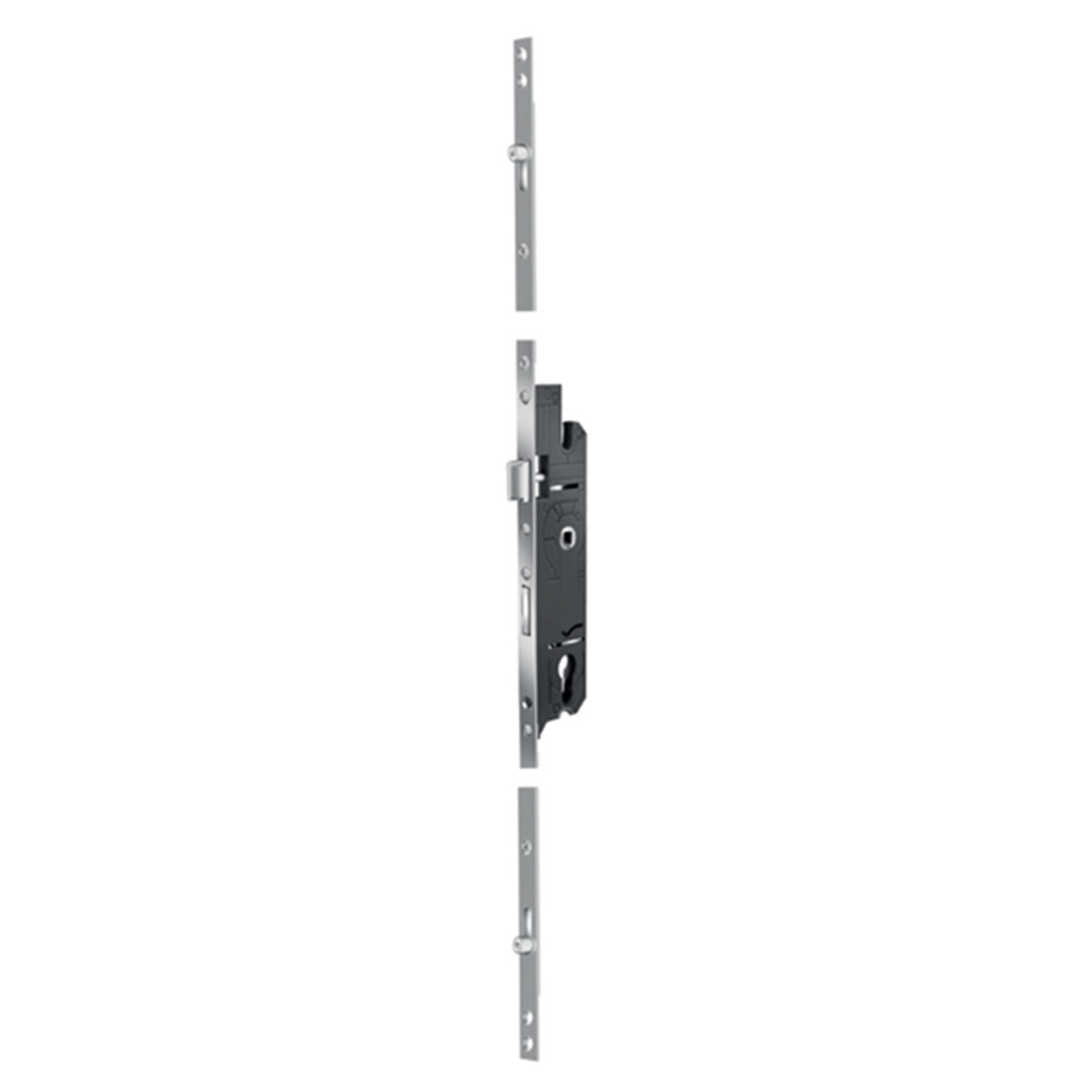

92/25mm Koldan Tahrikli
Donanım Teknik Detayları
KY – Kanat Yüksekliği 1600mm 2400mm
GT – Gövde Tipi Plastik
Gövde Sac Kapak
Çalışma Şekli : Koldan Kumandalı
Kol Merkezi : 92mm
Eksen 25m
Açıklama
BARELLİ DİLSİZ (B+/D-)
| Kullanım Aralığı | A | B | C | D | E | F | Vida | Parça |
|---|---|---|---|---|---|---|---|---|
| 1600-1800 | 1600 | 300 | 308 | 806 | 624 | – | 11 | 3 |
| 1800-2000 | 1800 | 300 | 308 | 806 | 824 | – | 12 | 4 |
| 2000-2400 | 2000 | 300 | 308 | 865 | 885 | – | 12 | 4 |
BARELSİZ DİLSİZ (B-/D-)
| Kullanım Aralığı | A | B | C | D | E | F | Vida | Parça |
|---|---|---|---|---|---|---|---|---|
| 1600-1800 | 1600 | 300 | 308 | 806 | 624 | – | 11 | 3 |
| 1800-2000 | 1800 | 300 | 308 | 806 | 824 | – | 12 | 4 |
| 2000-2400 | 2000 | 300 | 308 | 865 | 885 | – | 12 | 4 |
BARELLİ DİLLİ (B+/D+)
| Kullanım Aralığı | A | B | C | D | E | F | Vida | Parça |
|---|---|---|---|---|---|---|---|---|
| 1600-1800 | 1600 | 300 | 308 | 806 | 624 | – | 11 | 3 |
| 1800-2000 | 1800 | 300 | 308 | 806 | 824 | – | 12 | 4 |
| 2000-2400 | 2000 | 300 | 308 | 865 | 885 | – | 12 | 4 |
BARELLİ DİLSİZ (B+/D-)
| Eksantrik Pimli | Güvenlik Pimli | Açıklama | Miktar | Kg |
|---|---|---|---|---|
| 170.160.192.125 | 170.160.192.225 | 1600/92/25 (B+/D-) | 10 | 9.74 |
| 170.180.192.125 | 170.180.192.225 | 1800/92/25 (B+/D-) | 10 | 10.80 |
| 170.200.192.125 | 170.200.192.225 | 2000/92/25 (B+/D-) | 10 | 11.87 |
BARELSİZ DİLSİZ (B-/D-)
| Eksantirk Pimli | Güvenlik Pimli | Açıklama | Miktar | Kg |
|---|---|---|---|---|
| 170.160.292.125 | 170.160.292.225 | 1600/92/25 (B-/D-) | 10 | 9.74 |
| 170.180.292.125 | 170.180.292.225 | 1800/92/25 (B-/D-) | 10 | 10.80 |
| 170.200.292.125 | 170.200.292.225 | 2000/92/25 (B-/D-) | 10 | 11.87 |
BARELLİ DİLLİ (B+/D+)
| Eksantrik Pimli | Güvenlik Pimli | Açıklama | Miktar | Kg |
|---|---|---|---|---|
| 170.160.392.125 | 170.160.392.225 | 1600/92/25 (B+/D+) | 10 | 9.74 |
| 170.180.392.125 | 170.180.392.225 | 1800/92/25 (B+/D+) | 10 | 10.80 |
| 170.200.392.125 | 170.200.392.225 | 2000/92/25 (B+/D+) | 10 | 11.87 |
