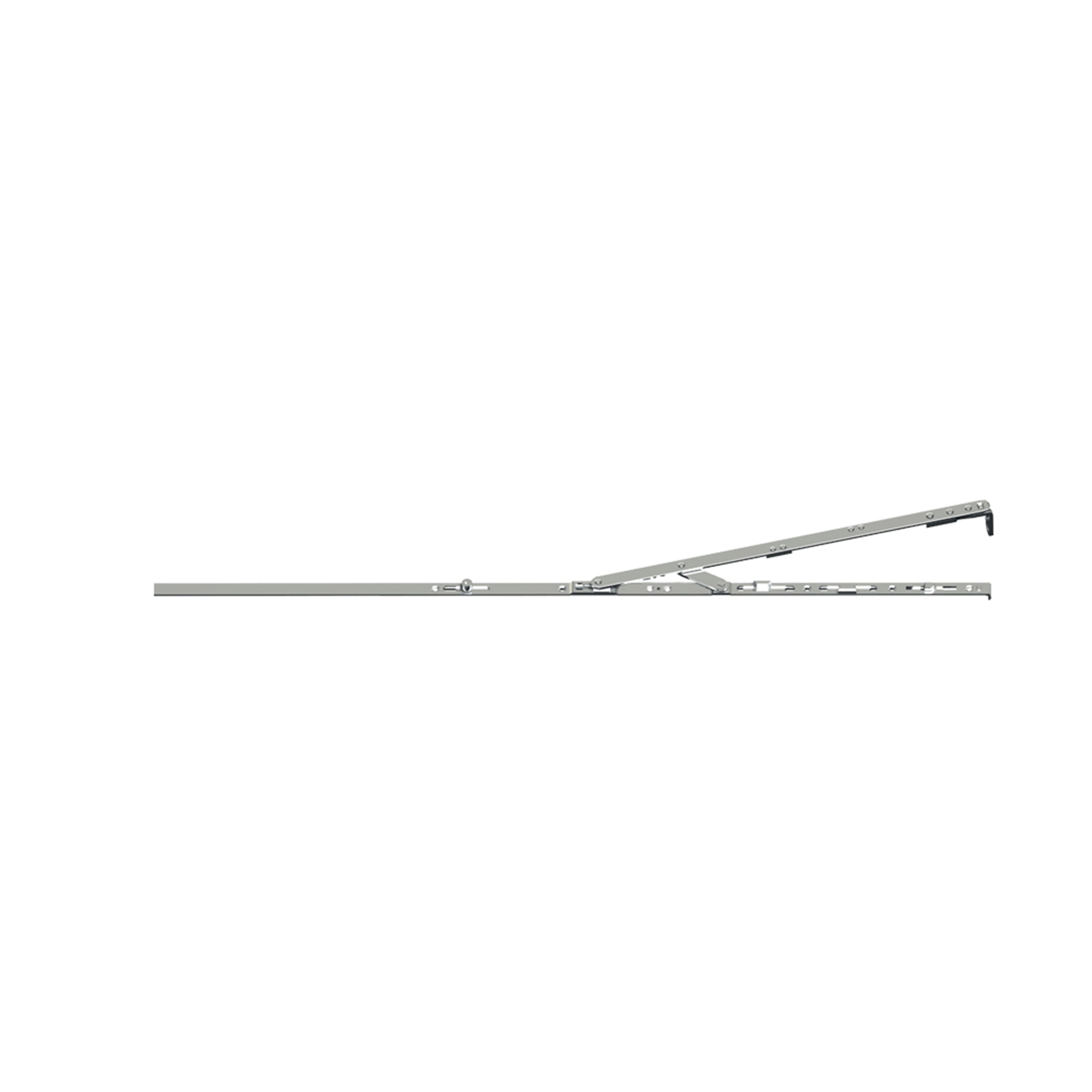

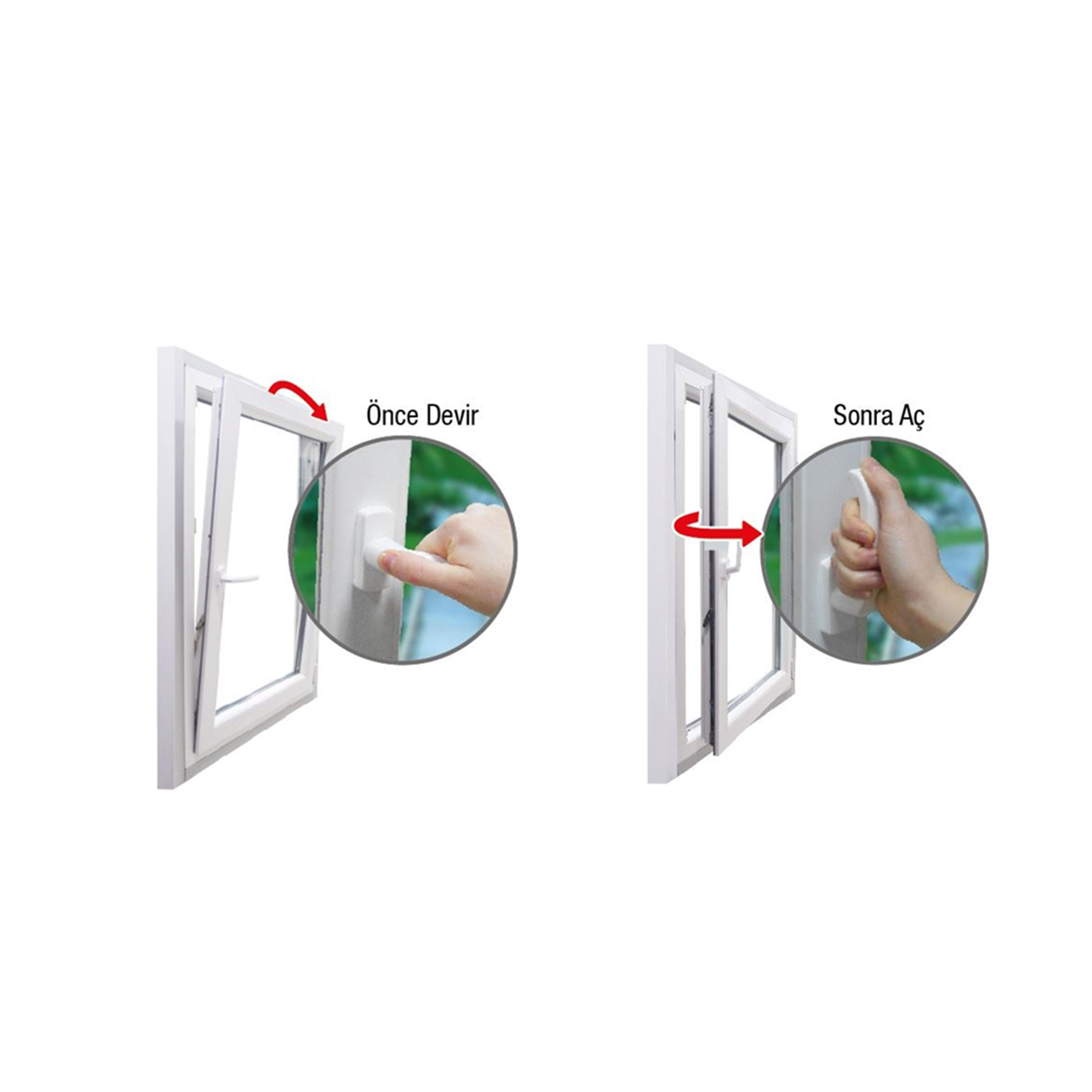

Önce Devir Sonra Aç – Kasa Kanat Makas
Kullanım Aralığı : Min: 395mm-Max: 1200mm
Güvenlik Seviyesi : Eksantrik Pimli- Güvenlik Pimli

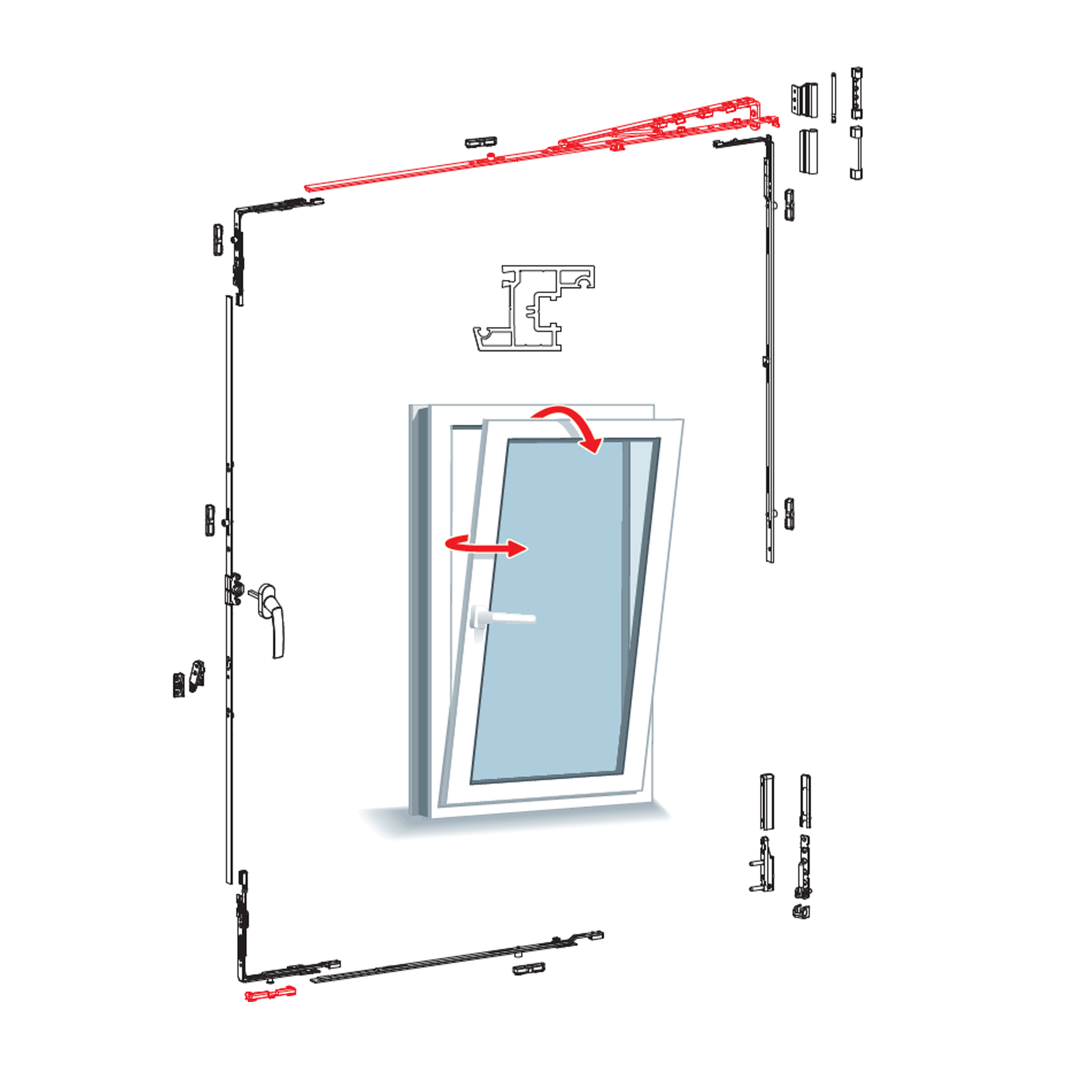

Donanım Açıklaması
Kullanım Alanı;
Çocuk Odalan, Kreşler, Okullar, Hastaneler ve Güvenlik nedeniyle pencerelerin tam olarak açılmasının istenmediği mekanlarda kullanılmak üzere geliştirilmiştir.
Köşe Bağlantısı;
Standart, Dar, Güvenlik Pimli, Güvenlikli Dar, Havalandırmalı, Çift Pimli Köşe Hareket İletim ile kullanılabilir (Bakınız Sayfa 30)
Menteşe Bağlantısı;
Üst Menteşe Bağlantısı için 9-20 mm, 10-20 mm, 13-20 mm, 14-22 mm, 13-22 mm, Kanat Üst Menteşe ile bağlanılabilir. (Bakınız Sayfa 46)
İlave Kilitleme
Donanım İlave Kilitleme eklenmesine olanak sağlayarak ısı yalıtımına destek olur.
Conta Baskı Ayarı;
±0.8 mm çapında conta baskı ayarı değiştirme olanağı sağlar
-Montaj;
Kolay Montaj ile zaman tasarrufu sağlar. 3,9×25 YHB Seyrek Dişli İspanyolet Vidası Kod: 449.339.025.001
Kaplama ;
YelkenCoat kaplama ile uzun ömürlü korozyon korumasına sahiptir.
Açıklama
Sipariş Detayları
| Eksantrik Pimli (EP) Ürün Kodu | Güvenlik Pimli (GP) Ürün Kodu | Pİmsiz (X) Ürün Kodu | Miktar | Kg |
|---|---|---|---|---|
| – | – | 182.310.401.000 | 10 | 3,55 |
| – | – | 182.310.411.000 | 10 | 4,98 |
| 182.310.501.000 | 182.310.501.200 | – | 10 | 4,87 |
| 182.310.801.000 | 182.310.801.200 | – | 10 | 6,12 |
| 182.311.001.000 | 182.311.001.200 | – | 10 | 7,06 |
Teknik Detaylar
| Grup | Kullanım Aralığı | A | B | C | D | Vida | Karşılık |
|---|---|---|---|---|---|---|---|
| GR:01 | 395-600 | 495 | – | – | – | 3 | – |
| GR:01-1 | 400-650 | 515 | – | – | – | 3 | – |
| GR:02 | 595-800 | 665 | – | – | – | 5 | – |
| GR:02-1 | 595-800 | 665 | 392 | – | – | 5 | 1 |
| GR:03 | 795-1000 | 865 | 542 | – | – | 7 | 1 |
| GR:04 | 995-1200 | 1065 | 542 | – | – | 8 | 1 |
