7.5mm İspanyolet
Donanım Teknik Detayları Kullanım
Aralığı Min: 210mm-Max: 2100mm
Eksen : 7,5mm Kol Yeri : Kol Yeri Ortada
Body Type: Zamak
Güvenlik Seviyesi : Eksantrik Pimli/Güvenlik Pimli
Description
Order Details
| Eksantirk Pimli (EP)Ürün Kodu | Security Pin (GP) Product Code | Pinless (X) Product Code | Amount |
|---|---|---|---|
| 110.021.207.200 | 110.021.907.200 | – | 20 |
| 110.028.207.200 | 110.028.907.200 | – | 20 |
| 110.040.207.200 | 110.040.907.200 | – | 20 |
| 110.060.207.200 | 110.060.907.200 | – | 20 |
| 110.080.207.200 | 110.080.907.200 | – | 20 |
| 110.100.207.200 | 110.100.907.200 | – | 20 |
| 110.120.207.200 | 110.120.907.200 | – | 20 |
| 110.140.207.200 | 110.140.907.200 | – | 20 |
| 110.160.207.200 | 110.160.907.200 | – | 20 |
| 110.180.207.200 | 110.180.907.200 | – | 20 |
| 110.200.207.200 | 110.200.907.200 | – | 20 |

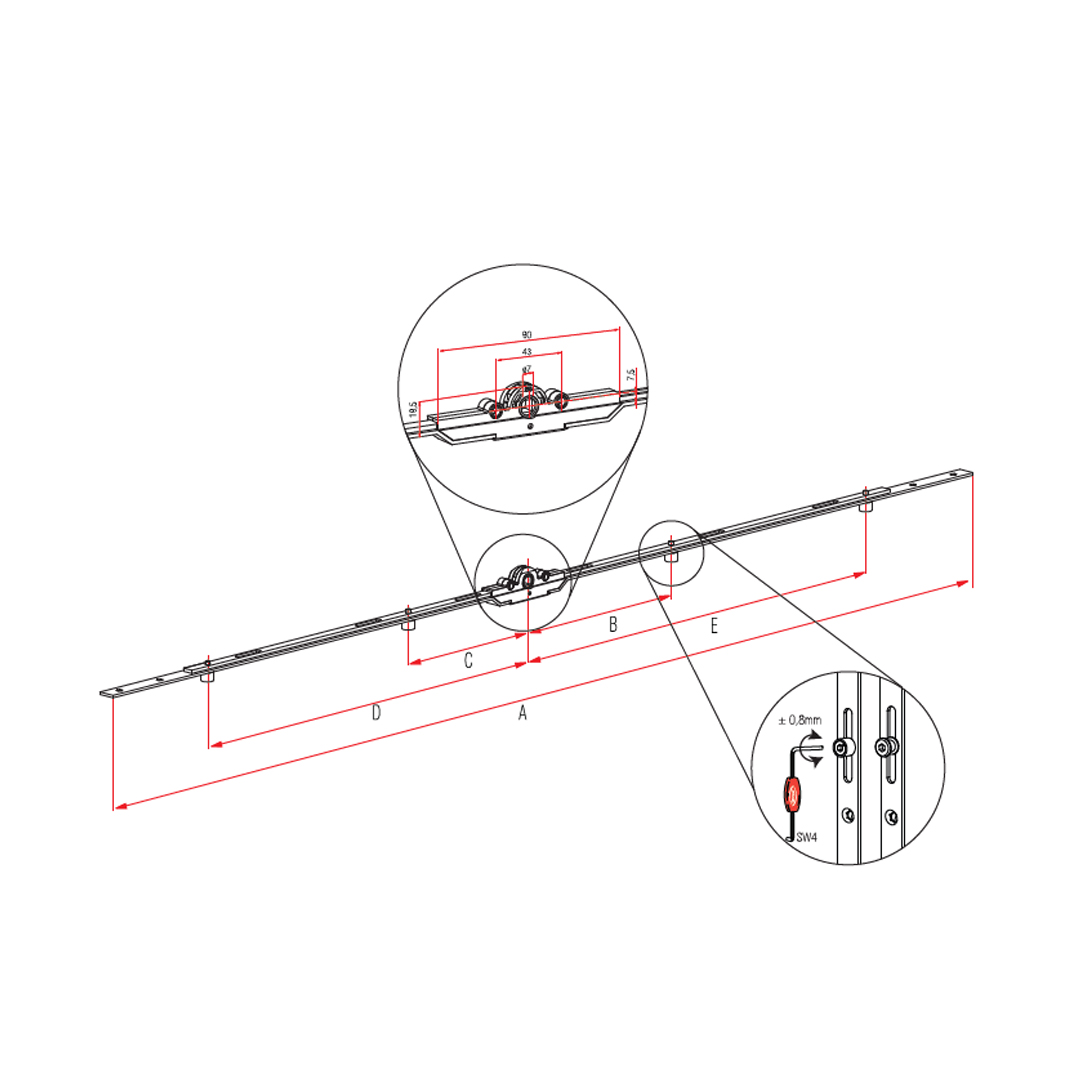

Technical Details
| Usage Range | A | B | C | D | TO | F | Screw | Opposite |
|---|---|---|---|---|---|---|---|---|
| 210-280 | 210 | – | – | 50,5 | – | – | 2 | 1 |
| 280-400 | 280 | – | – | 74 | 74 | – | 2 | 2 |
| 400-600 | 400 | – | – | 135 | 135 | – | 3 | 2 |
| 600-800 | 600 | – | – | 175 | 175 | – | 8 | 2 |
| 800-1000 | 800 | – | – | 275 | 275 | – | 8 | 2 |
| 1000-1200 | 1000 | 94 | – | 375 | 375 | – | 10 | 2 |
| 1200-1400 | 1200 | 94 | – | 475 | 475 | – | 10 | 3 |
| 1400-1600 | 1400 | 266 | 266 | 575 | 575 | – | 10 | 3 |
| 1600-1800 | 1600 | 300 | 300 | 675 | 675 | – | 10 | 3 |
| 1800-2000 | 1800 | 300 | 300 | 775 | 775 | – | 12 | 4 |
| 2000-2100 | 2000 | 300 | 300 | 875 | 875 | – | 12 | 4 |
